Endlich ist es so
weit. Mein erstes Auto wird komplett umgebaut und dazu mit DC Car und vielen
LED's ausgerüstet.
Bei diesem Modell war es recht schwierig Reifen mit dem Durchmesser von 11,2mm
zu bekommen. Aber wofür gibt es den Faller
Kundendienst? hier war es kein Problem diese zu bekommen.
Folgende Beleuchtung wird eingebaut (besser gesagt IST inzwischen eingebaut) :
|
Anzahl |
Bauform |
Verwendung |
Farbe |
|
2x |
0603 |
Scheinwerfer |
warmweiß |
|
2x |
0402 |
Stirnleuchten |
kaltweiß |
|
2x |
0603 |
Fernscheinwerfer |
warmweiß |
|
6x |
0603 |
Blinker |
gelb |
|
2x |
0402 |
Blinker |
gelb |
|
4x |
0603 |
Rückleuchten |
rot |
|
4x |
0603 |
Bremsleuchten |
rot |
|
16x |
0402 |
Seitenbegrenzungsleuchten |
gelb |
|
1x |
0603 |
Innenraumleuchte |
warmweiß |
|
1x |
0402 |
Namensschildleuchte |
grün |
|
4x |
0402 |
Nummernschildleuchten |
warmweiß |
|
------------- |
|||
|
44x |
gesamt |
Los geht's :
1. Tag
Heute

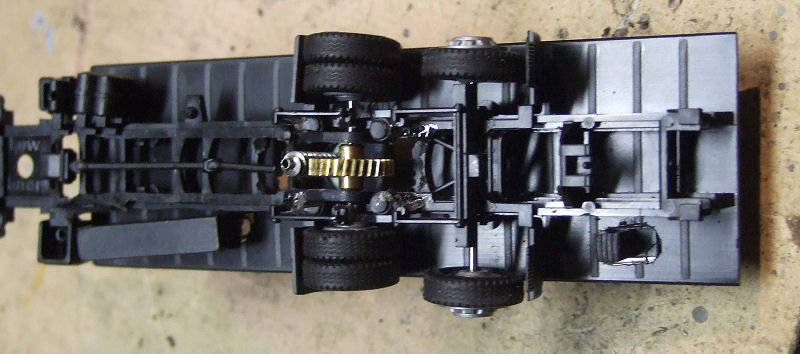

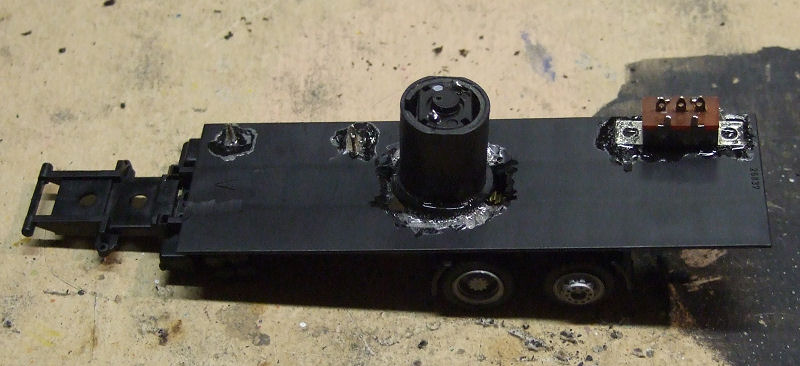

habe ich den LKW erst einmal auseinander genommen. Das Loch für den Motor wurde
gebohrt und der Motor mit Motorhalterung
montiert. Das war ganz schön kniffelig, denn es musste sehr viel Plastik weg
gefräst werden. Aber nach einigen Stunden war auch dies
geschafft. Als nächstes wurde der Reedkontakt zum Anhalten montiert. Drei Löcher
mussten dazu gebohrt werden und dann konnten
die drei Drähte vom Reedkontakt durchgesteckt werden.
Geklebt wird übrigens alles mit UHU-Hart. Ich schwöre auf das Zeugs.
Als letzten Schritt des heutigen Tages wurde der Aus- und Einschalter mittels
bohren und fräsen eingepasst und festgeklebt.

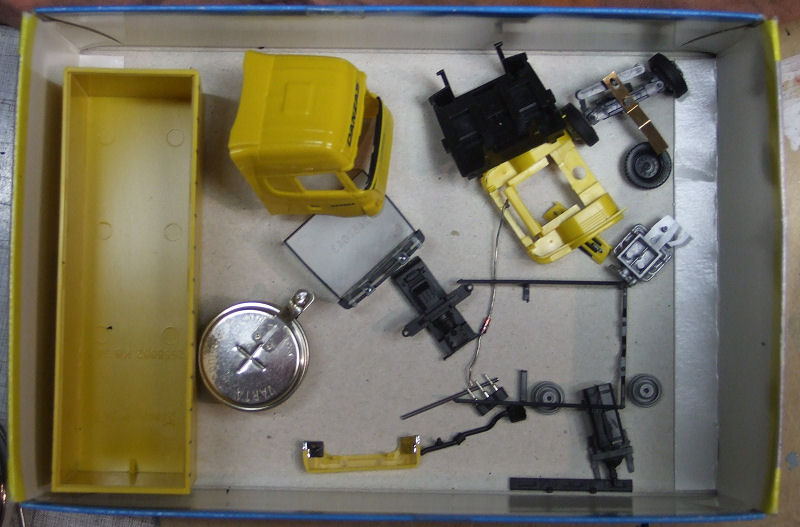

meine Teile-Kiste
.....
2. Tag
Heute wurde die Lenkachse angebracht.
3. Tag

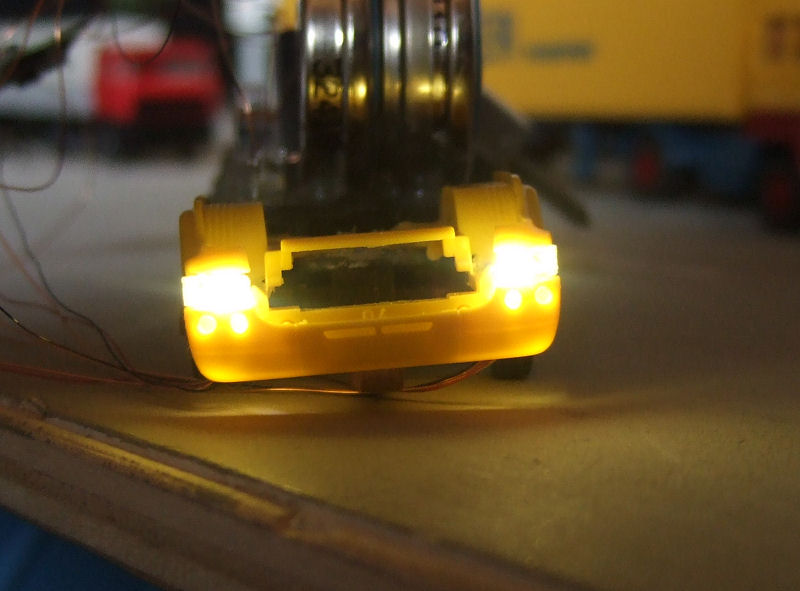

heute
wurden die zwei weißen LED's für die Scheinwerfer, sowie die zwei gelben LED's
für die Blinker angebracht.
Und dann wurde erst einmal heftig getestet ,--))

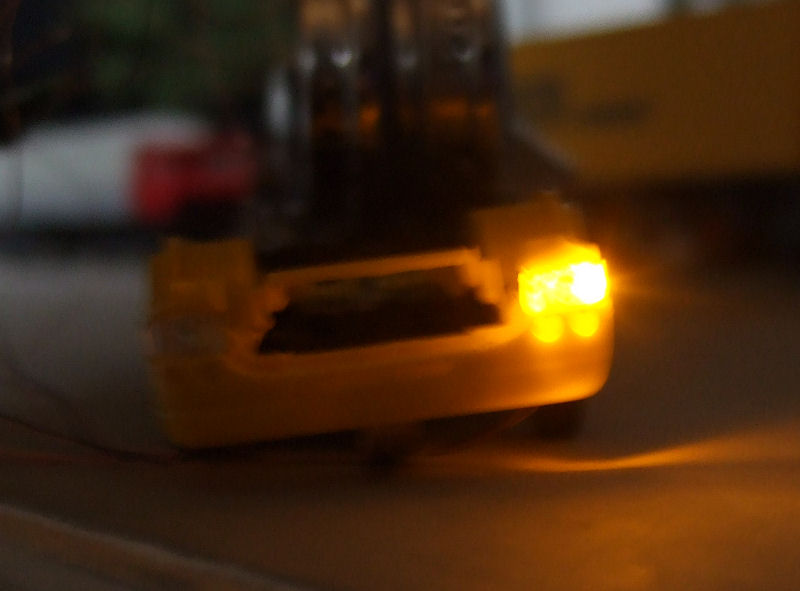

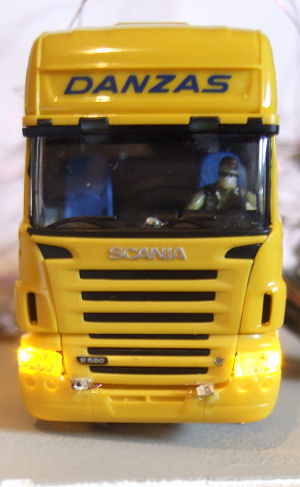

Blinker links

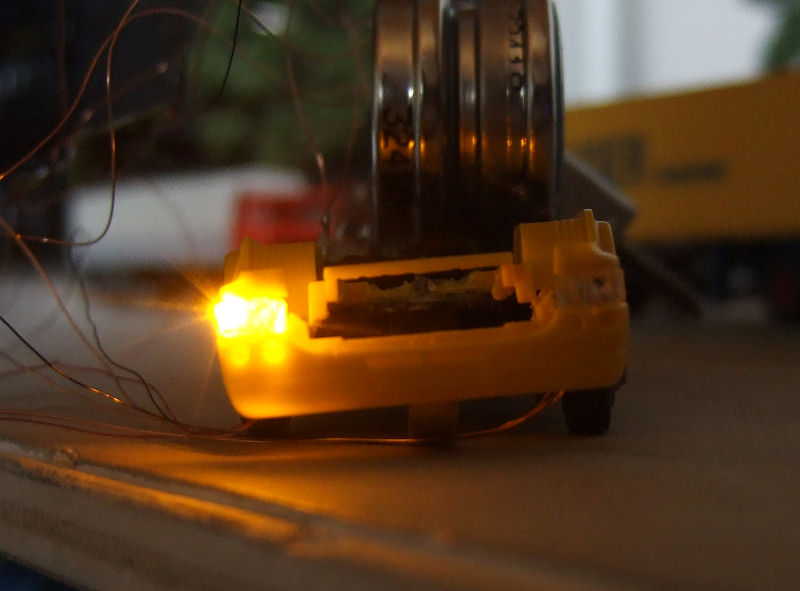

Blinker rechts
4. Tag

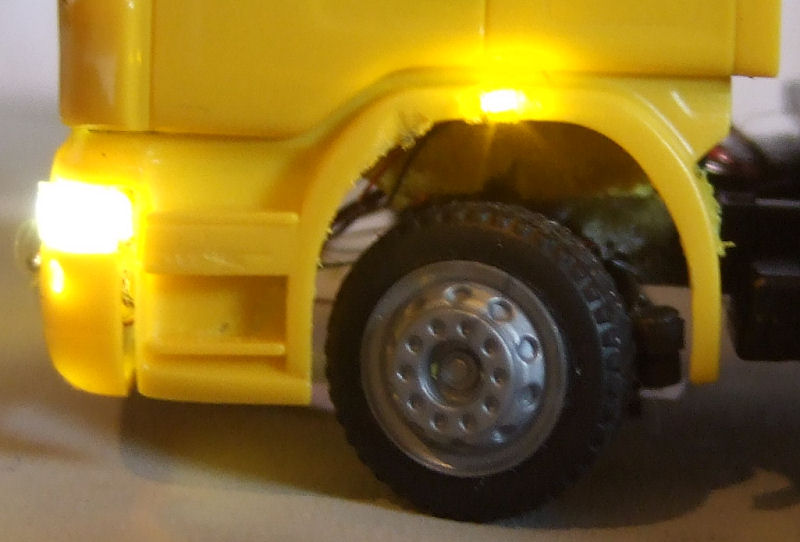

Heute wurden 2x 0402er LED's als Seitenblinker angebracht
5. Tag

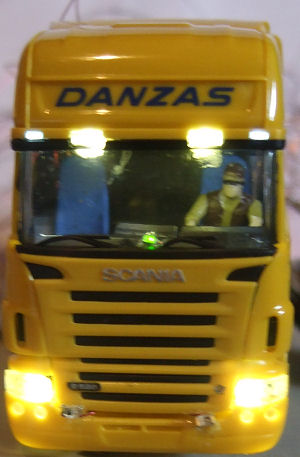

heute

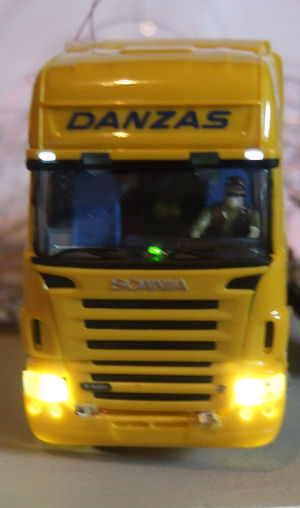

wurden die Stirnleuchten, die Innenleuchte, ein grüne LED im inneren und die
zwei Fernscheinwerfer angebracht, mit viel Mühe
verkabelt und am Decoder angelötet.
hier im Bild mit
Fernscheinwerfern
mit Warnblinker
6. Tag

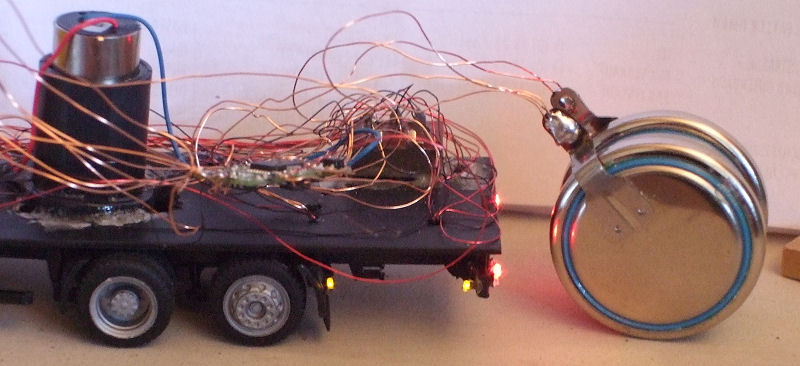

heute wurden die Rück- und Bremslichter, sowie die Blinker angebracht.

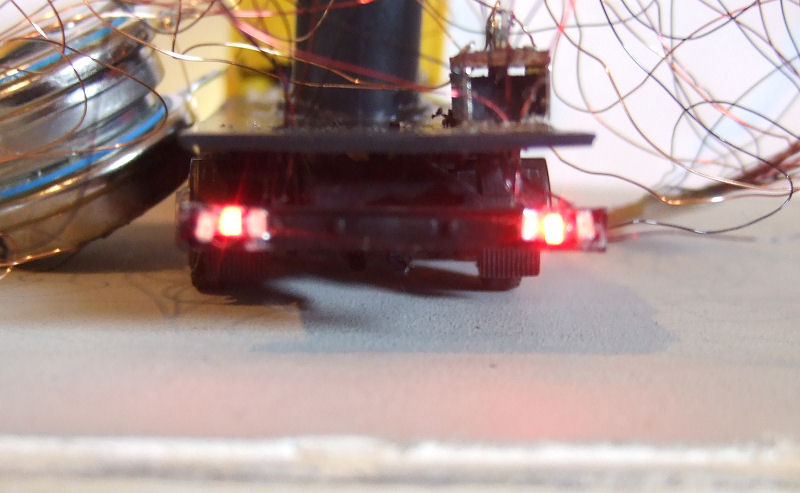

hier im Bild einmal ohne Blinker

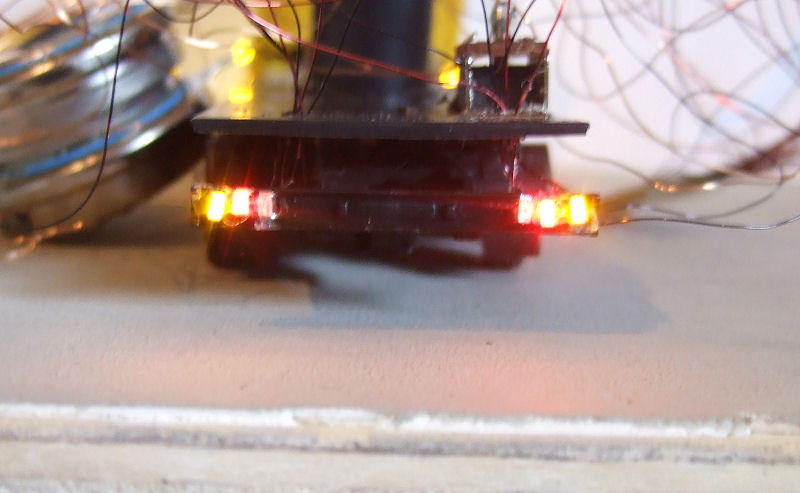

einmal mit Blinker
7. Tag

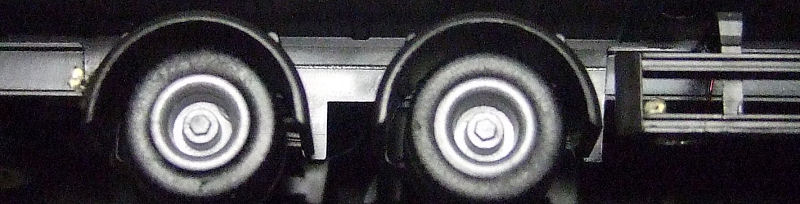

4 der 8 Seitenbegrenzungsleuchten wurden eingebaut und angeschlossen:
8. Tag
auf der rechten Seite wurden die letzten 2 Seitenbegrenzungsleuchten eingebaut und angeschlossen:
9.Tag
die

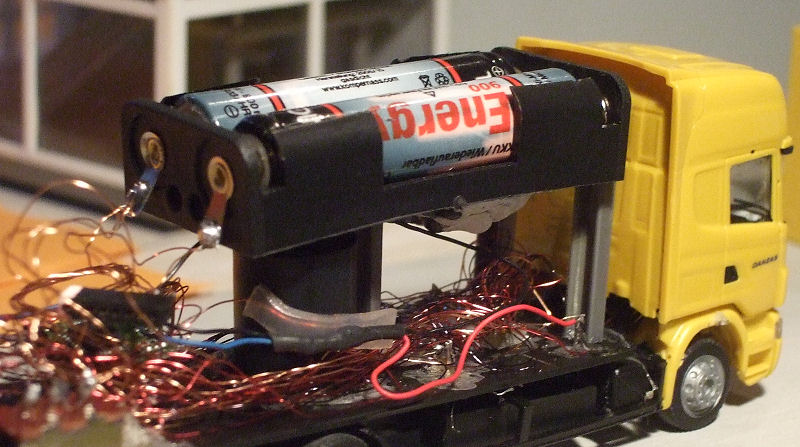

letzten 2x Seitenbegrenzungsleuchten wurden angebracht und angeschlossen. Um
eine bessere und leistungsfähigere Stromversorgung

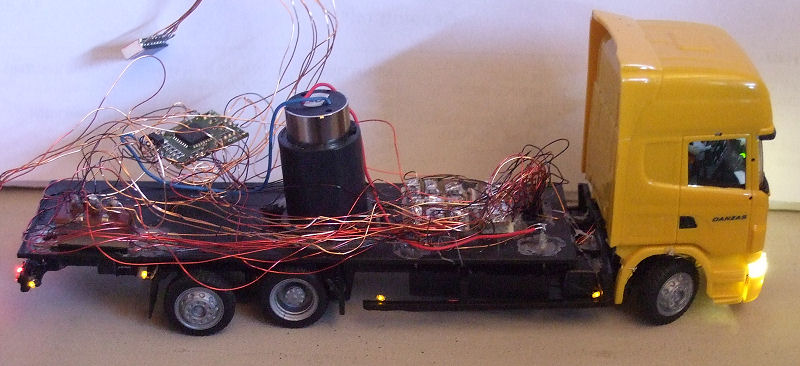

herzustellen wurde ein Batteriehalter für Microzellen (AAA) eingebaut und
angeschlossen. In ihn kommen zwei 800 mAh Akkus

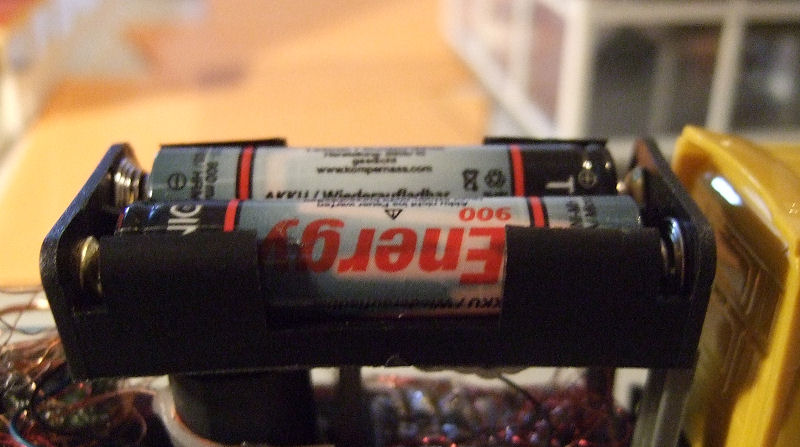

Batteriehalter
10. Tag
heute
ist etwas nicht so Gutes passiert. Zwei der 8 Seitenbegrenzungsleuchten sind
kaputt. Die Reparatur hat bestimmt eineinhalb
Stunden gedauert. Und weil das nicht genug war, sind mir auch noch die IR
Sendedioden von der DCC Zentrale hopps gegangen ,--))
11. Tag
Videotag:
heute ist das erste Video gemacht worden.
http://www.youtube.com/user/Carsystemnik#play/all/uploads-all/0/LepIHs852gM
12. Tag

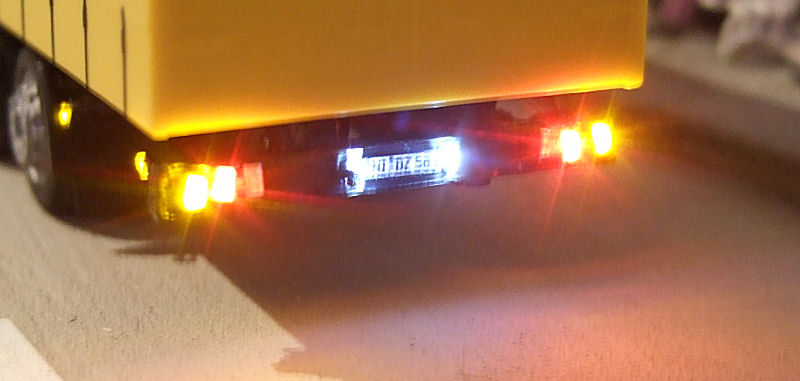

heute wurde mit dem Anhänger angefangen. Angebracht wurden Blinker, Rück- und Bremsleuchten in Eins, IR- Dioden, Nummernschild-
Ist mein erstes Fahrzeug = noch nicht so perfekt
13. Tag
heute

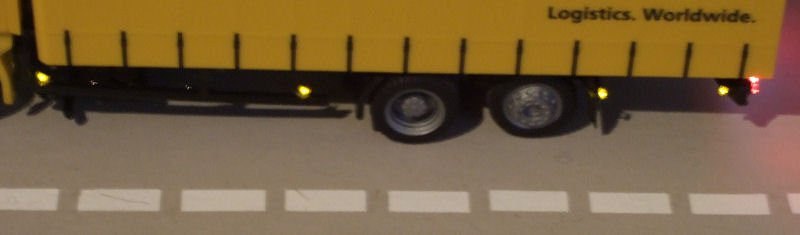

wurden 4 weitere Seitenbegrenzungsleuchten angebracht.
Auf der anderen Seite ist es genauso geworden.
14. Tag
heute wurde eine weitere bzw. die letzte Seitenbegrenzungsleuchte angebracht
15. Tag
heute wurden ein paar Gewichte über der Vorderachse angebracht. Eben so wurden Stützen für den Akkuhalter angebracht.
16. Tag
heute
ist der Anhängerdecoder gekommen und wurde natürlich gleich eingebaut. Leider
kann ich nichts programmieren, deshalb muss
ich erst mal warten, bis ich ihn im MEC-Herford programmieren und testen kann.
